Cara Menggunakan Multitester Digital dan Analog

Cara Menggunakan Multitester Digital dan Analog | Ilmu Service HP - Mengecek Komponen Elektronik Menggunakan Multi-Meter Komponen  elektronik  dasar  seperti  resistor,  kapasitor,  dioda  dan  transistor  banyak digunakan dalam  perangkat  elektronik  dan gadget. Mengetahui bagaimana melakukan  tes pada komponen  ini menggunakan multimeter akan memberi  Anda ide  tentang  bagaimana untuk menembak masalah dan memperbaiki ponsel yang rusak atau peralatan elektronik di rumah. Berikut adalah  beberapa  D.I.Y.  dasar tentang  pengujian  yang tepat  dari  komponen ini menggunakan multimeter. Multimeter yang kita gunakan adalah analog.
Mengecek Komponen Elektronik Menggunakan Multi-Meter


1. Cara Check Resistors


Baca nilai kode yang ditunjukkan ditunjukkan dalam Skema Diagram kemudian pilih besaran dalam  Ohm  tapi  tidak  jauh  di  bawah  nilai  yang  ditunjukkan.  Sebuah  resistor  baik  jika resistansinya  dekat  dengan  ditunjukkan  value.  Tolerance  harus  dipertimbangkan  dengan pembacaan  ohmmeter.  Sementara,  tidak  ada  jika  tidak  ada  pembacaan  sama  sekali  pada pengaturan  skala  ohmmeter berarti  bahwa resistor  putus.  Jika  nol  hambatan  membaca  di semua pengaturan skala ohmmeter berarti bahwa resistor adalah korsleting
Cara Check Resistors


3. Cara Check Capacitors

Dalam kebanyakan kasus, sebuah kapasitor gagal karena kerusakan bahan dielektrik antara kapasitor  plate.  Defective  yang  dapat  memiliki  terminal  korsleting  internal  karena kebocoran  berlebihan  dan  degradasi  kapasitansi  meter.  Untuk  kapasitor  elektrolitik (kapasitor  dengan  polaritas),  terapkan  short  terminal  kapasitor  untuk  debit  sebelum pengujian. Untuk  menguji  sebuah  kapasitor,  atur  multimeter  ke  RX10  atau  skala  Rx1K.  Hubungkan tester probe negatif ke terminal positif kapasitor dan probe positif ke terminal negatif.

Cara Check Capacitors

Sebuah  indikasi  yang  baik  untuk  electrolytic  kapasitor  jika  jarum  meteran  menunjukkan pergerakan  menuju  nol dan bergerak  kembali  ke  posisi resistensi yang  tak terbatas.  Untuk keramik,  Mylar  dan  kapasitor  lain  dengan  kapasitansi  dengan  kurang  dari  1,0  UF,  meter tidak akan bergerak sama sekali.

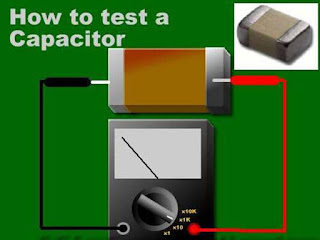

 kapasitor elektrolit cacat

Sebuah indikasi kapasitor  elektrolit  cacat  jika  jarum  meter  beristirahat pada nol  dan tetap diam pada suatu titik, ini merupakan indikasi bahwa kapasitor adalah korsleting.


4. Cara Check Diode

Setel  kenop  multimeter  ke  salah  satu  posisi  resistance  (x1,  x10,  x1k  atau  10K  ohm). Hubungkan probe positif anoda dan probe negatif ke cathode. Lalu hubungkan probe positif terhadap  katoda  dan  probe  negatif  ke  anoda  dioda.  Sebuah  indikasi  yang  baik  pada prosedur  pertama  akan  menunjukkan  meter  bergerak  sangat  sedikit  atau  mungkin  tidak bergerak sama sekali.

Cara Check Diode

Dan  dalam prosedur  kedua, meter  akan  bergerak kea  rah  titik zero. Pembacaan  resistensi sebenarnya adalah resistansi maju dioda.

ndikasi diode rusak

Sebuah indikasi  diode  rusak  ditunjukkan  oleh  meteran  tidak  bergerak  sama  sekali  bahkan ketika probe dibalik.

5. Cara Check Transistors

Transistor  bipolar  biasanya  dicheck  dari  rangkaian  melalui  sebuah  ohmmeter.  Ketika diinginkan  untuk  memeriksa  hambatan  di  emitor  transistor  dan  kolektor,  NPN  atau  PNP, probe ohmmeter dapat dihubungkan untuk mengetahui hal itu. Sebuah transistor yang baik akan menunjukkan pembacaan diatas 1000 ohm. Bagaimana untuk menentukan apakah itu adalah NPN atau PNP transistor? Untuk  menentukan  terminal  yang  benar  dari  transistor,  atur  pemilih  rentang  x  1  atau  10 ohm. Perhatikan gambar dan tebel berikut;

Bipolar transistors are usually checked out of a circuit by means of an ohmmeter. When it is desired to

Cara Check Transistors


Beberapa  indikasi  transistor rusak: hambatan antara setiap pasang terminal kurang dari 10 ohm,  berarti  bahwa  transistor  adalah  korsleting.  Hambatan  antara  basis  dan  emitor  atau basis  kolektor  dan  penerapan  probe  ohmmeter  terbalik  hasil  pengukuran  tidak  terbatas (jarum  meteran  tidak  bias),  berarti  bahwa  transistor  terbuka.  Transistor  terlalu  panas (kecuali  transistor  daya)  selama  kondisi  operasi  normal  berarti  bahwa  transistor  adalah korsleting.

6. Cara Check LED ( Light Emitting Diode)

 Atur Muti-meter ke x1 lalu hubungkan  probe positif ke katoda dan probe negatif ke anoda. Yang baik dan bekerja LED kemudian akan menyala, LED rusak tidak akan menyala
Cara Check LED ( Light Emitting Diode)


7. Cara Check Coil

Atur  multimeter untuk  X1 kumparan  baik dan  bekerja  jika  meteran  membaca  sekitar  titik n
Cara Check Coil


8. Cara Check Fuse

SMD  Fuse  yang  rusak  tidak  terlihat  oleh  mata  telanjang  kita,  atur  multi-meter  ke  x1  dan letakkan  kedua  probe  uji  untuk  kedua  sisi  ujung  sekering.  Pembacaan  penuh  di  sini  atau jarum  pada  nol  berarti  kontinuitas  cek  penuh.  Tanpa    pembacaan  apapun  berarti  sekring sudah rusak.
Cara Check Fuse


9. Cara Check IC chips (Integrated Circuits)

Chips IC sulit untuk menentukan rusak dengan hanya menggunakan multi-meter, beberapa peralatan  tambahan diperlukan seperti yang digunakan  produsen  selama produksi mereka. Namun;  Anda dapat menentukan sebuah chip rusak  oleh beberapa beberapa pengalaman.

Satu  teknik  adalah  bahwa  dengan  membandingkan  dua  komponen  yang  sama  dari  satu sama  lain. seperti  misalnya;  jika  salah satu  chip diduga rusak,  maka  dengan menggantinya dengan  baik  dan  bekerja chip  yang  sama, kini  Anda  dapat  menentukan  jika  chip  tersebut punya  masalah.  Ini  adalah  metode  trial  and  error  pada  awalnya;  tapi  selama  dapat memperbanyak  pengalaman  dan  keterampilan  Anda  dapat  menentukan  lebih  cepat  dan akurat.
