35 Peralatan Service HP Untuk Pemula

35 Peralatan Service HP Untuk Pemula | Ilmu Service HP - Ketika memilih alat dan peralatan untuk memperbaiki ponsel, sangat penting untuk memilih alat terbaik. Alat bisa saja murah atau mungkin tidak berguna ketika memperbaiki mobile. Di sisi  lain,  kualitas  alat  mahal  adalah  terbaik  dan  peralatan  akan  membantu  Anda  untuk memperbaiki ponsel dengan mudah dan nyaman.   Ada ratusan  alat tersedia di pasar untuk memperbaiki  ponsel.  Penting  untuk  memilih  merek  terbaik.  Di  bawah  semua  alat  dan peralatan yang dibutuhkan untuk ponsel perbaikan ponsel:

1. Soldering Iron

Digunakan  untuk  solder  komponen  kecil  seperti  kapasitor,  resistor,  dioda,  transistor,
regulator,  speaker,  mikrofon,  layar  dll  solder  50  watt  cukup  baik  untuk  pekerjaan
memperbaiki  sebagian  besar  ponsel.  Ketika  membeli  solder,  pilih  salah  satu  yang  mudah
untuk  disimpan  dan  tidak  membakar  tangan  Anda.  Solder  harus  memiliki  pilihan  untuk
memilih dan memilih berbagai  jenis dan bentuk tips  solder atau  bit.  Tips atau  bit ini harus
diganti.
Soldering Iron


2. Soldering Station

Sebuah Soldering Station memiliki 2 unit, stasiun dan besi. Soldering Station memiliki opsi untuk  mengontrol  suhu  tergantung  pada  kebutuhan  panas  dari  pekerjaan  solder  sedang dilakukan.  Solder melekat  dengan  stasiun  solder.  Hal ini  lebih  baik dan  lebih  nyaman  dari solder tradisional. Ini membuat pekerjaan solder lebih mudah dan lebih cepat.
Soldering Station


3. PCB Holder / PCB Stand

Sebuah  holder  PCB  (Printed  Circuit  Board)  digunakan  untuk  memegang  PCB  dari ponsel  saat  solder  atau  dilakukan  perbaikan.  Alat  ini  memegang  PCB  sangat  kuat dan tidak memungkinkan untuk bergerak sehingga membantu dalam memperbaiki.
PCB Holder / PCB Stand


4.Solder Wire

Kawat  Solder  digunakan  untuk  solder  komponen  elektronik,  IC  atau  jumper. Komposisi kawat solder terdiri dari Tin / Timbal dalam rasio 60:40 atau 63:37. Sejak diperkenalkannya  RoHS  (Restriction  of  Hazardous  Substances)  dari  elektronik, semakin banyak  perusahaan yang  menggunakan  solder bebas timbal. Kawat solder bebas  timbal  tersedia  di  banyak  komposisi  tetapi  komposisi  yang  paling  umum adalah  Tin  /  Silver  /  Tembaga  di  96.5:3.0:0.5  Ratio.  Kawat  solder  tersedia  dalam diameter  yang  berbeda  seperti  2.0mm,  1.5mm,  1.0mm,  0.5mm,  0.2mm  dll  Untuk memperbaiki ponsel 0.5mm kawat solder paling cocok.
Solder Wire


5. Thinner or PCB Cleaner

Thinner  atau  PCB  cleaner  digunakan untuk  membersihkan  PCB  dari  ponsel.  Paling umum  PCB  bersih  digunakan  dalam  perbaikan  ponsel  IPA  atau  Isopropyl  Alkohol. Hal ini penting untuk membeli kualitas baik PCB cleaner, pembersih PCB berkualitas rendah dapat merusak papan.
Thinner or PCB Cleaner


6. Jumper Wire

Jumper  Wire adalah  laminasi  tipis  atau  kawat  dilapisi  tembaga  digunakan  untuk jumper  dari  satu  titik  ke  titik  lain  di  jalur  ponsel  saat  memperbaiki.  Kebanyakan orang  melakukan  pekerjaan  perbaikan ponsel  dengan  jumper  untuk  memecahkan banyak masalah.
Jumper Wire


7. Blade Cutter

Blade Cutter digunakan untuk menghapus laminasi dari kawat jumper. Blade Cutter juga dapat digunakan untuk beberapa tujuan lain.
Blade Cutter


8. Point Cutter

biasa disebut tang potong
Point Cutter


9. Nose Cutter

biasa disebut tang jepit yang mempunya gigi pemotong
Nose Cutter


10. Precision Screwdriver

Obeng pembuka sekrup yang khusus digunakan pada ponsel.
Precision Screwdriver


11. Tweezers

diperlukan untuk memegang komponen elektronik, IC, kawat jumper dll sementara solder dan pematrian.
Tweezers


12.Brush

Berbagai macam kuas pembersih

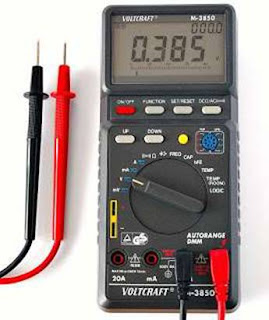

13. Multimeter

digunakan untuk berbagai macam pengukuran
Multimeter


14. Hot Air Blower

Disebut juga SMD (Surface Mount Device) rework system dan SMD repair system. Ia memiliki kontrol untuk mengatur suhu dan aliran udara panas atau.
Hot Air Blower


15. Battery Booster

Digunakan untuk meningkatkan kekuatan baterai ponsel.
Battery Booster


16. Ultrasonic  Cleaner

Digunakan  untuk  membersihkan  PCB  ponsel  dan  komponen elektronik
Ultrasonic  Cleaner


17. BGA  Kit

Digunakan  untuk  Reball  dan  perbaikan  IC  ball-type.  BGA  singkatan  Ball Grid Array.
BGA  Kit


18. Magnifying  Lamp

Hal  ini  digunakan  untuk  melihat tampilan  diperbesar  dari  PCB ponsel.  Kebanyakan  lampu  pembesar  juga  memiliki  cahaya.  Lampu  pembesar tersedia dalam perbesaran yang berbeda seperti 3x, 4x, 5x, 10x, 50x dll.
Magnifying  Lamp


19. Mobile  Opener

digunakan  untuk  membuka  casing  atau  badan  dari  ponsel.
Mobile  Opener


20. DC  Power  Supply

DC  power  supply  (Direct  Current)  digunakan  untuk  memasok arus DC  ke telepon  selular.  Kebanyakan orang  perbaikan  menggunakan  DC power supply untuk ON ponsel tanpa baterai.
DC  Power  Supply


21. Liquid Flux

Digunakan untuk membersihkan PCB trek dan kaki atau pin komponen elektronik  saat  menyolder.  Fluks  cair  meningkatkan  kualitas  penyolderan.  Kester fluks terkenal di dunia untuk kualitas yang baik.
Liquid Flux


22. Paste Flux

juga digunakan sementara solder.
Paste Flux


23. Solder  Paste

Ini  adalah  solder  di  molted  bentuk  semi-padat.  Sepertinya  paste. Pasta solder terutama digunakan untuk Reballing IC.
Solder  Paste


24. Cleaning Sponge

Ini digunakan untuk membersihkan ujung solder saat menyolder.
Cleaning Sponge


25. Desoldering  Wire

Pematrian  kawat  atau  kawat  Desolder  digunakan  untuk menghilangkan kelebihan solder dari jejak PCB.
Desoldering  Wire


26. Screwdriver  Kit

beberapa  bentuk  dan  ukuran  obeng  untuk  membongkar  dan merakit ponsel yang berbeda.
Screwdriver  Kit


27. IRDA  or Infrared  Workstation

Mesin  ini mirip dengan  blower  udara panas. Satu perbedaan  adalah  bahwa  mesin  ini  memberikan  panas  melalui  inframerah.
IRDA  or Infrared  Workstation


28. LCD Tester

Digunakan untuk  memeriksa  apakah  layar LCD dari ponsel rusak atau tidak.
LCD Tester


29. Microscope

digunakan untuk melihat tampilan dari PCB atau komponen elektronik diperbesar.  Ini  tersedia  dalam pilihan  zoom  yang  berbeda.  Banyak  mikroskop juga dapat dihubungkan ke komputer atau monitor.
Microscope

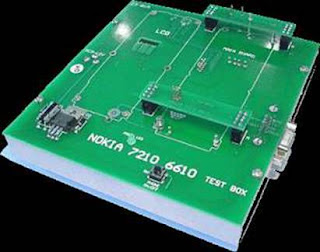

30. Test  JIG  Box

Perangkat  ini  digunakan  untuk  mendiagnosa  dan  menemukan kesalahan  atau  masalah  dalam  ponsel.  Ini  membantu  ponsel  untuk  bekerja  dan berfungsi  secara  normal  di  luar  kasusnya.  Hal  ini  membantu  untuk  menguji  dan memeriksa tegangan dan titik uji lainnya pada PCB.
Test  JIG  Box


31. Wrist  Strap

Ini  dipasang  di  pergelangan  tangan  dari  orang  yang  memperbaiki ponsel. Ini  membantu untuk  melepaskan  listrik  statis  sehingga mencegah PCB atau komponen elektronik dari kerusakan.
Wrist  Strap


32. Antistatic  Hand  Gloves

penting  untuk  memakai  sarung  tangan  tangan  ESD-Safe sementara memperbaiki ponsel untuk mencegah PCB dan komponen elektronik dari listrik statis.
Antistatic  Hand  Gloves


33. Antistatic  Mat

alat  ini  diletakkan  atau  ditempatkan  di  meja  atau  meja  kerja  di mana perbaikan ponsel  dilakukan.  Tikar  didasarkan  menggunakan  kabel  grounding atau kabel arde normal. Hal ini juga mencegah kerusakan dari listrik statis.
Antistatic  Mat


34. Smoke  Absorber

Ini  seperti  kipas  yang  membantu  untuk  menyaring  asap  yang keluar saat solder dan pematrian.
Smoke  Absorber


35. Battery Tester

Perangkat ini digunakan untuk menguji dan menganalisa status atau kondisi baterai ponsel mobile.
Battery Tester
